Anfrage Drahtvorziehgerät | Jankowski GmbH & Co. KG

Maschinenkonfiguration

Gewünschte Maschinenserie

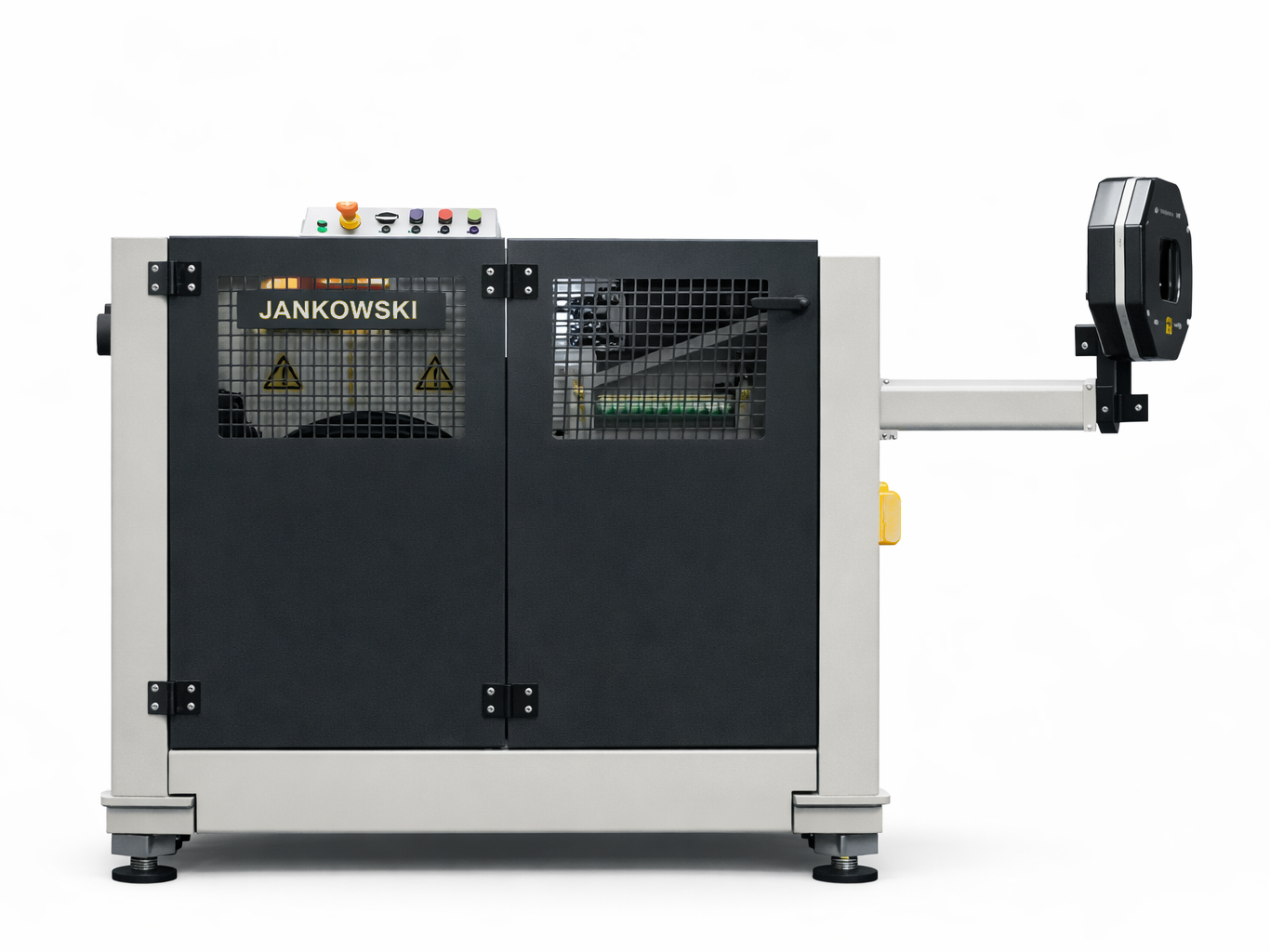

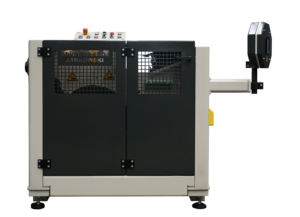

Standardausstattung ECO-Serie

Ziehkette mit Klemmfunktion (<11mm)
Frequenzgeregelter Direktantrieb der Ziehscheibe mit hocheffizientem Antrieb (IE4/IE5)
Berührungslose Drahtsteuerung zur stufenlos regelbaren Ziehgeschwindigkeit
Ziehscheibe mit hochverschleißfester Oberfläche
Ziehkasten in der Bauart Jankowski
Geschlossene Schutzverkleidung
Siemens SPS S7-1200
Pneumatisch anstellbare Andrückrolle – profiliert – in Position 11:00 Uhr
Stromanschluss über CEE-Stecker
Drahtendeschalter

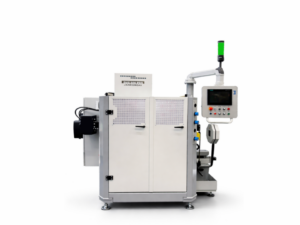

Standardausstattung PRO-Serie

Ziehkette mit Klemm- (<11mm) oder Schraubfunktion (>11mm)
Frequenzgeregelter Direktantrieb der Ziehscheibe mit Asynchronmotor (IE3)
Tänzerarm zur stufenlos regelbaren Ziehgeschwindigkeit
Ziehscheibe mit hochverschleißfester Oberfläche
Ziehkasten in der Bauart Jankowski
Geschlossene Schutzverkleidung
Siemens SPS S7-1200 mit 10″ Touch-Panel
Windungszähler
Signalampel für Anzeige des Maschinenstatus
Bedienelemente im schwenkbaren Bedienpult
Pneumatisch anstellbare doppelte Andrückrolle – profiliert – in Position 11:00 Uhr
Pneumatisch anstellbare Andrückwalze – in Position 07:00 Uhr
Stromanschluss über CEE-Stecker
Drahtendeschalter

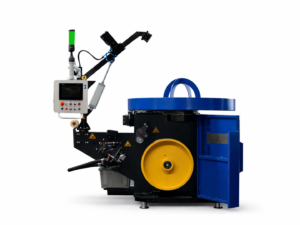

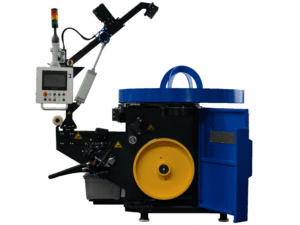

Standardausstattung TOP-Serie

Ziehkette mit Klemm- (<11mm) oder Schraubfunktion (>11mm)
Frequenzgeregelter Direktantrieb der Ziehscheibe mit Asynchronmotor (IE3)
Tänzerarm zur stufenlos regelbaren Ziehgeschwindigkeit
Ziehscheibe mit hochverschleißfester Oberfläche
Ziehkasten in der Bauart Jankowski
Geschlossene Schutzverkleidung
Siemens SPS S7-1200 mit 10″ Touch-Panel
Windungszähler
Signalampel für Anzeige des Maschinenstatus
Bedienelemente im schwenkbaren Bedienpult
Pneumatisch anstellbare doppelte Andrückrolle – profiliert – in Position 11:00 Uhr
Stromanschluss über CEE-Stecker
Drahtzuführung über Drahteinführsäule
Knotenüberwachung
Coilabwicklung durch integrierten Drehteller
Drahtendeschalter

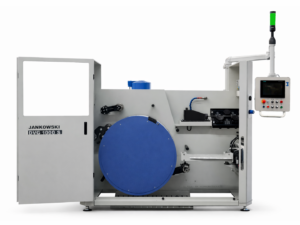

Standardausstattung S-Serie

Ziehkette fest installiert auf der Ziehscheibe
Frequenzgeregelter Direktantrieb der Ziehscheibe mit Asynchronmotor (IE3)
Tänzerarm zur stufenlos regelbaren Ziehgeschwindigkeit
Ziehscheibe mit hochverschleißfester Oberfläche
Ziehkasten in der Bauart Jankowski
Geschlossene Schutzverkleidung
Siemens SPS S7-1200 mit 10″ Touch-Panel
Windungszähler
Signalampel für Anzeige des Maschinenstatus
Bedienelemente im schwenkbaren Bedienpult
Hydraulisch anstellbare doppelte Andrückrolle – profiliert – in Position 11:00 Uhr
Hydraulisch betätigte Andrückrolle – profiliert in Position 05:00 Uhr
Hydraulisch betätigter Niederhalter zur sicheren Führung des Drahtendes
Stromanschluss mittels Festanschluss über Klemmleiste
Drahtendeschalter

Zusatzausstattung PRO-Serie

Zusatzausstattung PRO-Serie

Zusatzausstattung TOP-Serie

Zusatzausstattung TOP-Serie

Zusatzausstattung S-Serie

Zusatzausstattung S-Serie

Zusatzausstattung ECO-Serie

Zusatzausstattung ECO-Serie

Sonderfarbe

Die Maschine wird gemäß Ihrer Vorgabe in einer individuellen Sonderfarbe lackiert. Die Sonderfarbe wird nach Ihrem gewünschten RAL-Ton umgesetzt und auf die entsprechenden Komponenten der Maschine aufgetragen.
Überspannungsschutz

Im Schutzmodul integrierte ACI-Schalter-/Funkenstrecken – Kombination. Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung „Thermo-Dynamik-Control“ und ACI-Technologie.
Energiemessung

Unser Messgerät liefert exakte Werte zu Spannung, Strom, Wirkleistung, Blindleistung und Frequenz – für optimale Kontrolle und Energieeffizienz. Überwachen Sie Ihre Maschine zuverlässig, senken Sie Kosten und steigern Sie die Leistung.
Schaltschrankbeleuchtung

Unsere hochwertige Schaltschrankbeleuchtung bietet eine helle und gleichmäßige Ausleuchtung, die es Ihnen ermöglicht, selbst in den dunkelsten Ecken Ihres Schaltschranks mühelos zu arbeiten. Dank der einfachen Installation und der robusten Konstruktion eignet sich unsere Beleuchtung ideal für eine Vielzahl von Anwendungen und Umgebungen.
Zusätzliche Andrückrolle mit Innenradius

Zusatzrolle für Andrückrolleneinheit mit individuellem Radius für weitere Drahtdurchmesser.
Bypass-Betrieb DVG

Zur Vorbeiführung des vorgezogenen Drahts am Ziehstein.
Pneumatische Knotenüberwachung

Die pneumatische Drahtsteuerung (Knotenüberwachung), überwacht den reibungslosen Ablauf des Drahtes in die Maschine. Bei auftretenden Knoten im Drahtcoil detektiert die pneumatische Drahtsteuerung die auftretende Gegenkraft in Richtung des Drahtcoil. Bei versetztem Aufstellen des Drahtcoil vor der Ziehmaschine und der Zuführung des Drahtes im Bogen, verkürzt sich der Drahtbogen bei Knotenbildung und die Drahtüberwachung detektiert mittels eines horizontal verfahrbaren und individuell einstellbaren Schlittens, die auftretende Gefahr eines umfallenden oder sich verschiebenden Drahtcoil. Bei Überschreitung der voreingestellten Kraft schaltet die Maschine ab und sendet das Abschaltsignal darüber hinaus auch an die vorgelagerte Presse.
3-Stufen Zustimmtaster für sicheres Arbeiten im Rüstbetrieb

Der 3-Stufen-Zustimmtaster für den Rüstbetrieb des DVG ermöglicht ein deutlich einfacheres und sicheres Einrichten der Maschine. Mit diesem ergonomischen Bedienelement können Bediener den Rüstvorgang präzise steuern: In der ersten Stufe ist die Maschine inaktiv, die zweite Stufe aktiviert den Rüstmodus, und die dritte Stufe – durch Überdrücken – schaltet die Maschine sicher ab. Diese Funktion erhöht nicht nur die Sicherheit, sondern vereinfacht auch die Handhabung während des Rüstbetriebs, indem die Maschine schneller und präziser justiert werden kann.
Ausführung mit Synchronmotor

Entgegen der herkömmlichen Herangehensweise werden bei Wahl dieser Option ein Synchronmotor verbaut. Dies führt zu einer erheblichen Steigerung der Energieeffizienz im Teillastbereich auf einen Wirkungsgrad von bis zu 95%!

Ziehsteinabmessungen

Die Abtrennung von Dezimalzahlen erfolgt aus technischen Gründen mit einem Punkt (.) statt einem Komma (,)!

Außendurchmesser

mm

Höhe

mm

Sonstiges

Auslaufhöhe Drahtvorziehgerät

mm

Anordnung Ziehkasten

Schaltschrankposition

Ziehkette

Andrückrollen

Die Andrückrollen sind abhängig vom Enddrahtdurchmesser und dienen zur Fixierung des Drahts auf der Ziehscheibe, um die notwendige Traktion aufbringen zu können.

Andrückrollen

Die Andrückrollen sind abhängig vom Enddrahtdurchmesser und dienen zur Fixierung des Drahts auf der Ziehscheibe, um die notwendige Traktion aufbringen zu können.

Farbe Maschinengestell

Farbe Schutzverkleidung

Farbe Ziehscheibe

Ihre Wünsche

Dokumente

Drag & Drop Files, Choose Files to Upload

Datenschutzvereinbarung

Ich habe die Datenschutzerklärung zur Kenntnis genommen und bin damit einverstanden, dass meine angegebenen Daten zur Bearbeitung meiner Anfrage elektronisch erhoben, gespeichert und verarbeitet werden. Ich weiß, dass ich diese Einwilligung jederzeit mit Wirkung für die Zukunft widerrufen kann.
