Drahtverbindung mit unserem
Mit unserem „Match-Master“-System lassen sich Drahtverbindungen zwischen 12 – 40 mm unter fünf Minuten realisieren. Dabei werden die beiden Drahtenden form- und kraftschlüssig verbunden, sodass anschließend bis 20% Drahtreduzierung im Ziehprozess möglich sind. Die entstehende Nahtstelle ist von außen sichtbar, kann messtechnisch erfasst werden und die Nahtstelle lässt sich leicht über den „Leerhub“ aus der Presse herausnehmen.
Vorteile unseres Match-Masters
Keine Rüstzeiten
Durch die Drahtverbindung mit unserem Match-Master kann ein Coil-Wechsel ohne Rüstzeiten durchgeführt werden. Die Drahtverbindung kann im vorhinein in unter fünf Minuten realisiert werden.
Materialunabhängig
Die Drahtverbindung kann unabhängig von dem jeweiligen Werkstoff des Drahtes durchgeführt werden. Dabei lassen sich Eisen- und Nichteisenmetalle verbinden.
Ökologisch
Durch die Benutzung des Match-Master Systems wird die Ansammlung von Restdrahtabfällen vermieden.
Preiswert
Durch die Einfachheit des Match-Master-Systems kann die Drahtverbindung preiswert realisiert werden.
Mit sechs Schritten zur sicheren Drahtverbindung
1.
Das Drahtende wird hydraulisch eingespannt und der Draht wird positionsdefiniert abgesägt.
4.
In das zweite Drahtende wird längendefiniert gebohrt, wobei die Positionierung pneumatisch durchgeführt wird.
2.
In das Drahtende wird längendefiniert gebohrt, wobei die Positionierung pneumatisch durchgeführt wird.
5.
Die passenden Verbindungsbolzen werden in die Bohrung gesteckt und hydraulisch zusammengepresst.
3.
Das zweite Drahtende wird hydraulisch eingespannt und der Draht wird positionsdefiniert abgesägt.
6.
Der Draht wird zusammengeschoben und die Drahtenden werden mit der Zange hydraulisch zusammengepresst.

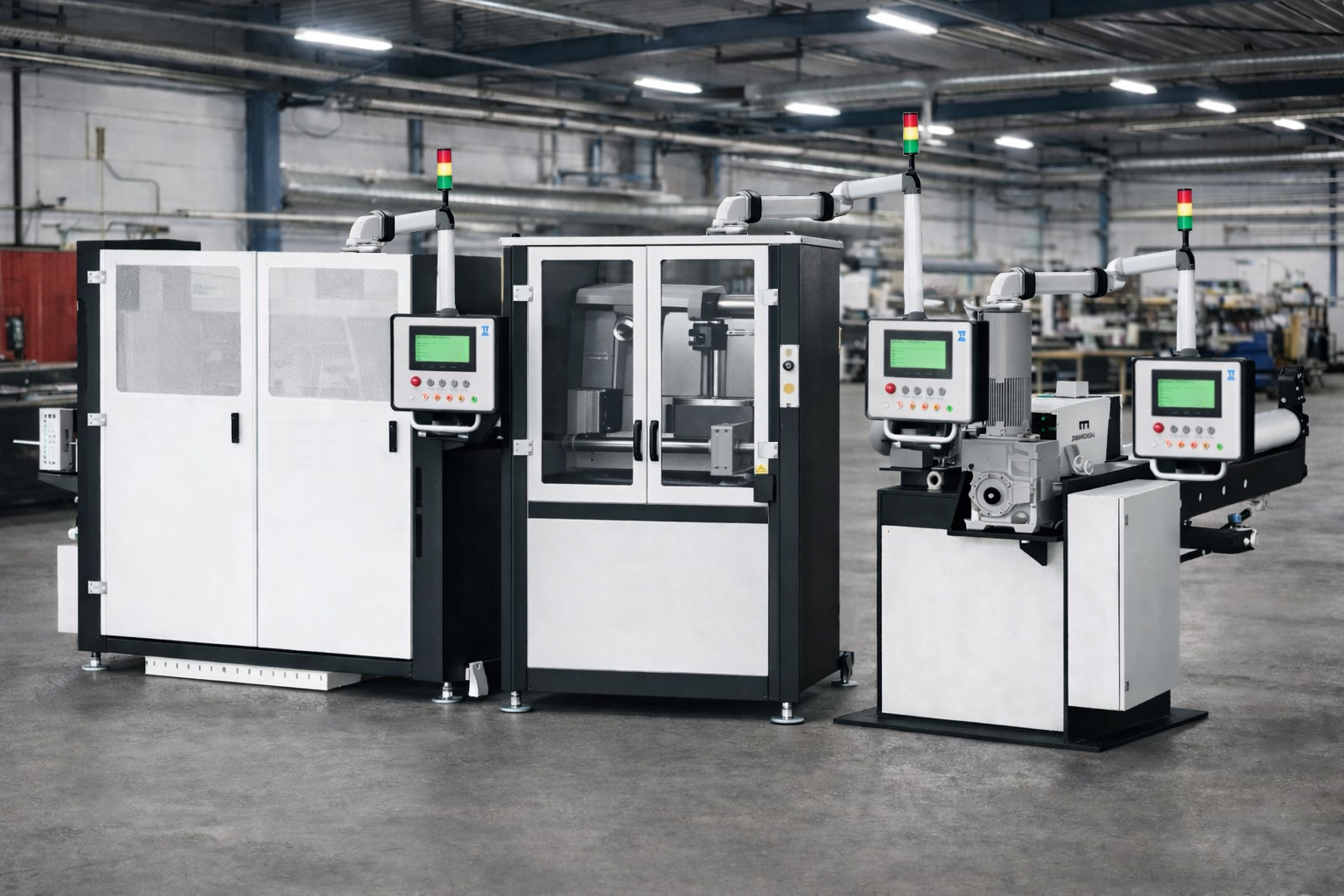

Moduleinheit
Der Match-Master lässt sich mit einer Baulänge von etwa 1000 mm als kompakte Moduleinheit zwischen Tragarmhaspel und Drahtvorziehmaschine integrieren. In der Kombination mit Drahtvorziehgerät, Anspitzgerät und Tragarmhaspel ergibt sich eine Gesamtanlagenlänge von rund sechs Metern und etwas mehr, wodurch eine platzoptimierte, klar strukturierte Linienkonfiguration realisiert wird. Dies ermöglicht eine effiziente Raumnutzung bei gleichzeitig hoher Prozessintegration und industrieller Anlagenperformance.
